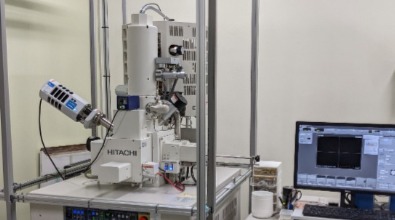

德凯宜特建置的电子显微镜(Scanning Electron Microscope, SEM) 属场发射型扫描电子显微镜,利用电子束扫描待测物表面,吸收讯号来呈现影像,并具放大倍率的特点,可对大多数样品的形态和表面结构进行观察。另外,此电子显微镜搭配能量散射X-ray谱分析(Energy Dispersive X-ray Spectroscopy, EDS),能快速及有效率的对样品进行定性或半定量分析。

SEM能对样品表面和剖面(Micro Section)结构进行放大观察,特别是失效样品的微观分析,同时对样品表面进行EDS元素分析,可加速𨤸清失效现象的可能原因。


主要应用
  • 针对各种材料表面微结构观察

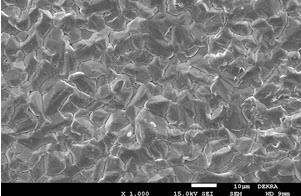

<表面锡晶格观察>

  • 组件组装前后焊点表面锡须生长以及测量

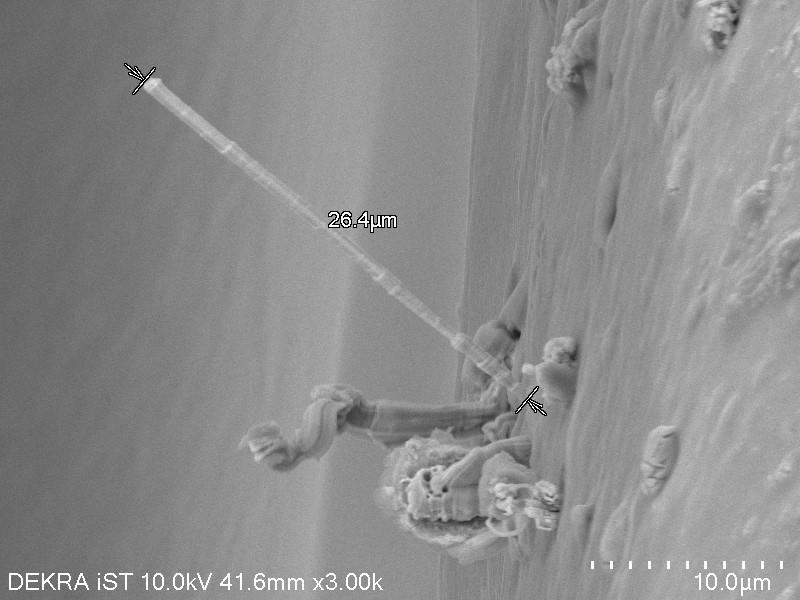

<锡须(whisker)观察及测量>

  • 镀层厚度测量
  • 组件和焊点剖面金相结构观察,如打线,孔洞,微裂和金属化合物

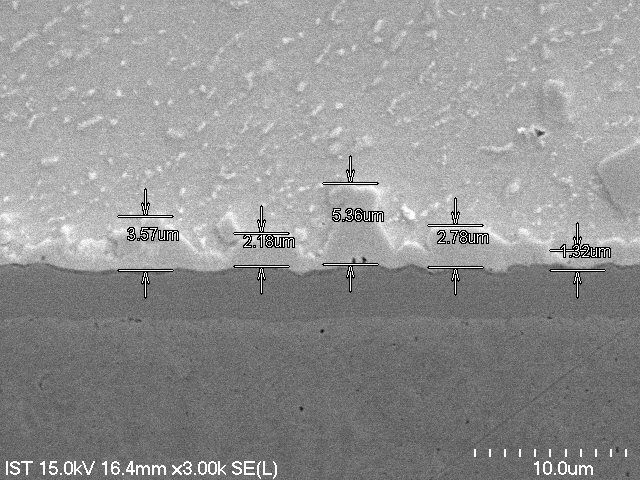

<介金属化合物(IMC)量测厚度>

  • 材料元素分析(EDS)

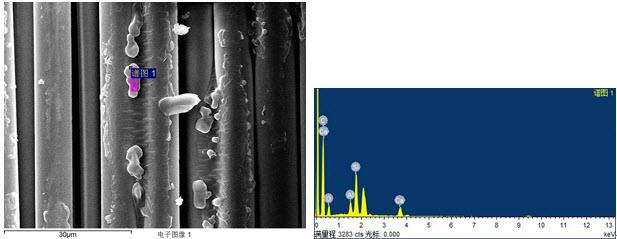

<EDS分析异物元素>
